產品用途
　　
　　刀型閘閥采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
　　
　　產品特點
　　
　　1、可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。
　　
　　2、不銹鋼閘板可防止腐蝕引起的密封泄漏
　　
　　3、可選的整體不銹鋼材質，可防止腐蝕破壞
　　
　　4、結構長度短，節省成本和安裝空間，也有效支持管道強度
　　
　　5、閥體上的導向塊使閘板正確運動
　　
　　6、可任意選用驅動機構
　　
　　執行標準設計規范：GB/T 12234
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79
　　試驗與檢驗：JB/T 9092
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220
　　
　　產品型號

材質	型號
WCB	PZ73H-10C,PZ73H-16C
304SS	PZ73H-10P,PZ73H-16P
316SS	PZ73H-10R,PZ73H-16R

　　
　　產品性能規范

刀型閘閥性能規范
型號		PZ73H-10	PZ73H-16
公稱壓力（MPa）		1	1.6
密封試驗壓力（MPa）		1.1	1.76
殼體試驗壓力（MPa）		1.5	2.4
適用溫度（℃）		≤350℃
材料	閥體、閘板、閥蓋、支架	WCB,304SS,316SS
	填料	柔性石墨，聚四氟乙烯
	手輪	QT450-10
	閥桿螺母	ZCuA110Fe3
	閥桿	2Cr13，304SS,316SS
	墊片	柔性石墨，聚四氟乙烯

　　
　　主要外形連接尺寸

刀型閘閥外形及結構尺寸 (mm)
DN	L	D	D1	D2	H	N-M	D0
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680

　　

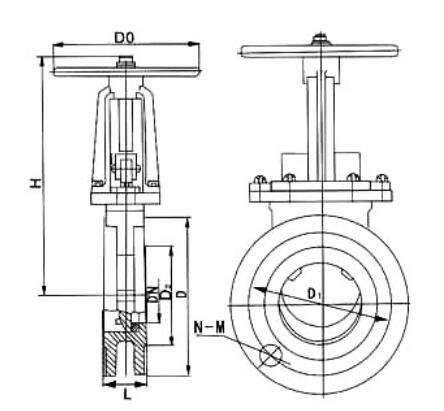

　　結構圖片
