電動法蘭蝶閥
D941X 電動開關蝶閥
電動開關蝶閥 產品概述
電動開關蝶閥的主要優點:結構簡單,體積小重量輕,造價低,安裝在高空暗道,也可調節流量介質。流體阻力較小,中大口徑的電動開關蝶閥全開時有效流通面積較大,啟閉迅速省力,碟扳旋轉90角度即可完成啟閉,由于轉軸兩側碟板手介質作用力接近相等,而產生的轉矩方向相反,因而啟閉力矩較小,低壓下可實現良好的密封,電動開關蝶閥密封材料有丁晴橡膠、氟橡膠,食用橡膠,襯四氟故密封性能良好,無論在任何情況下均具有優良的密封性能(最高可達零泄露)。電動開關蝶閥可廣泛應用于食品,環保,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中。
電動開關蝶閥 主要特點
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。
電動開關蝶閥 主要技術參數
閥體
閥內件
執行機構
注:如需詳細執行器參數,請進入電動執行器頁面進行查閱。
電動開關蝶閥 主要內部結構圖
電動開關蝶閥 主要零件材料
電動開關蝶閥 主要性能參數
電動開關蝶閥 主要外形及連接尺寸
注:以上參數均為PN1.6MPa為準,其他壓力等級請咨詢公司技術部,表中尺寸為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
電動開關蝶閥 產品概述
電動開關蝶閥的主要優點:結構簡單,體積小重量輕,造價低,安裝在高空暗道,也可調節流量介質。流體阻力較小,中大口徑的電動開關蝶閥全開時有效流通面積較大,啟閉迅速省力,碟扳旋轉90角度即可完成啟閉,由于轉軸兩側碟板手介質作用力接近相等,而產生的轉矩方向相反,因而啟閉力矩較小,低壓下可實現良好的密封,電動開關蝶閥密封材料有丁晴橡膠、氟橡膠,食用橡膠,襯四氟故密封性能良好,無論在任何情況下均具有優良的密封性能(最高可達零泄露)。電動開關蝶閥可廣泛應用于食品,環保,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中。
電動開關蝶閥 主要特點
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。
電動開關蝶閥 主要技術參數
閥體
閥體形式 | 直通鑄造閥 |
公稱通徑 | DN20 ~1000 mm |
公稱壓力 | PN0.6 、1.0、1.6 MPa |
法蘭標準 | JIS B220、JB/T79、ANSI B16.5- 1981、GB/T9113、HG20 594-97、HG2 0618-97等 |
連接形式 | 法蘭式、對夾式 |
閥蓋形式 | 整體式 |
壓蓋型式 | 壓板壓緊式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
閥內件
閥板形式 | 蝶形 |
流量特性 | 線性 |
執行機構
執行器型號 | DZW、HQ、DSR、381R |
主要技術參數 | 電源電壓:220V/ 50Hz、380V/ 50Hz、輸入信號:4-20mA 或1-5V·D C、輸出信號:4-20 mA· DC |
防護等級:相當IP67、隔爆標志:ExdⅡBT 4、手操功能:手柄 | |
環境溫度:-25~+70℃、環境濕度:≤95% |
注:如需詳細執行器參數,請進入電動執行器頁面進行查閱。

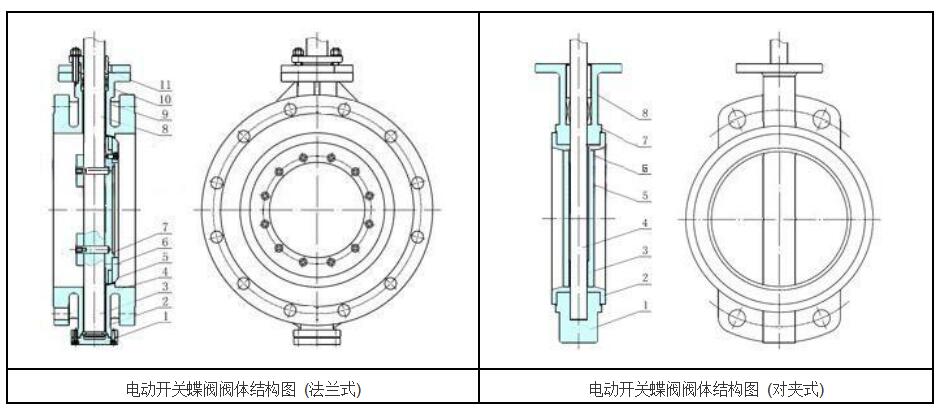

電動開關蝶閥 主要內部結構圖
1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | 1 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
2 | 下軸套 | 銅合金、304、316 | 2 | 密封圈 | NBR丁晴橡膠、PTFE、尼龍 |
3 | 下閥軸 | 2Cr13、304、316、316L | 3 | 下軸套 | 銅合金、304、316 |
4 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M | 4 | 閥桿 | 2Cr13、304、316、316L |
5 | 密封圈 | NBR丁晴橡膠、PTFE、尼龍 | 5 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
6 | 壓板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 6 | 上軸套 | 銅合金、304、316 |
7 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 7 | 填料 | 聚四氟乙烯/柔性石墨 |
8 | 上閥軸 | 2Cr13、304、316、316L | 8 | 填料壓套 | 25、35、304、316 |
9 | 上軸套 | 銅合金、304、316 | 注:在環境較苛刻場合亦可根據客戶現場要求特定材質。 | ||
10 | 填料 | 聚四氟乙烯/柔性石墨 | |||
11 | 填料壓套 | HT200、WCB、CF3、CF3M、CF8、CF8M |
電動開關蝶閥 主要性能參數
公稱通徑DN(mm) | 50-1800 | |||
公稱壓力 | PN (MPa) | 0.6 | 1 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
低壓氣密試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 |

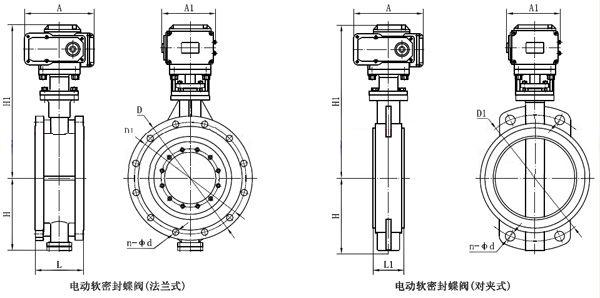

電動開關蝶閥 主要外形及連接尺寸
公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 | |
L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 | |
H | 法蘭式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
對夾式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 | |
n-φd | 4月18日 | 4月18日 | 8月18日 | 8月18日 | 8月18日 | 8月22日 | 12月22日 | 12月26日 | 12月26日 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 | |
H1 | 根據所配執行機構而定 | ||||||||||||||||||
A | 根據閥門所需力矩而定,配置機型不同,外形尺寸也不相同 | ||||||||||||||||||
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 | |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
注:以上參數均為PN1.6MPa為準,其他壓力等級請咨詢公司技術部,表中尺寸為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
