先導活塞式蒸汽減壓閥
概述
Y43H/Y型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、閥閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，超減壓穩壓作用。
適用范圍
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
結構示意圖
主要技術參數和性能指標
*.殼體試驗不包括膜片、頂蓋。
流量系數(Cv)
主要零件材料
外形尺寸(PN1.6-4.0)單位：mm
先導活塞式蒸汽減壓閥連接形式
法蘭式：RF MF RJ
執行標準：JB79 GB9113 ANSI B16.5
Y43H/Y型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、閥閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，超減壓穩壓作用。
適用范圍
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

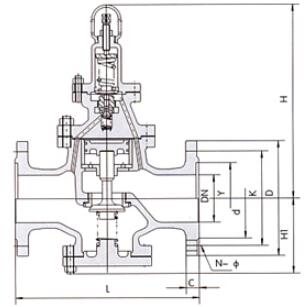

結構示意圖
| 公稱壓力（MPa） | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 | |||
| 殼化試驗壓力（MPa） | 2.4 | 3.75 | 6 | 9.6 | 15 | 24 | |||
| 密封試驗壓力（MPa） | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 | |||
| 最高進口壓力（MPa） | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 | |||
| 出口壓力范圍（MPa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 | |||
| 壓力特性偏差（MPa）△P2P | GB12246-1989 | ||||||||
| 流量特性偏差（MPa）△P2G | GB12246-1989 | ||||||||
| 最小壓差（MPa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1 | |||
| 滲漏量 | GB12245-1989 | ||||||||
*.殼體試驗不包括膜片、頂蓋。
流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/銅合金 |
| 活塞 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 主閥彈簧 | 1Cr18Ni9Ti |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si12Mn |
外形尺寸(PN1.6-4.0)單位：mm
| 公稱通徑 | 外 形 尺 寸 | |||
| DN | L | H | Hl | |
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 300 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 550 | 475 | 240 |
| 250 | 650 | 525 | 290 | |
| 300 | 800 | 580 | 335 | |
| 350 | 850 | 620 | 375 | |
| 400 | 900 | 660 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 750 | 465 | |
先導活塞式蒸汽減壓閥連接形式
法蘭式：RF MF RJ
執行標準：JB79 GB9113 ANSI B16.5
