先導活塞式氣體減壓閥
概述
YK43X/F/Y型先導活塞式氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。YK43X/F/Y型先導活塞式氣體減壓閥主要用于氣體管路,如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體。
適用范圍
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
主要技術參數和性能指標
*:殼體試驗不包括膜片、頂蓋
流量系數(Cv)
主要零件材料
*:用于氧氣介質時的材料
外形尺寸(PN1.6-4.0)單位:mm
外形尺寸(PN6.4-16.0) 單位:mm
連接形式
法蘭式:RF FM RJ
執行準備:JB79 GB9113 ANSI B16.5
YK43X/F/Y型先導活塞式氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。YK43X/F/Y型先導活塞式氣體減壓閥主要用于氣體管路,如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體。
適用范圍
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
主要技術參數和性能指標
公稱壓力(Mpa) | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6 | 9.6 | 15 | 24 |
密封試驗壓力(Mpa) | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
最高進口壓力(Mpa) | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
最小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1 |
滲漏量 | X/F(聚四氟乙稀/橡膠):O Y(硬密封):GB12245-1989 |
*:殼體試驗不包括膜片、頂蓋
流量系數(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

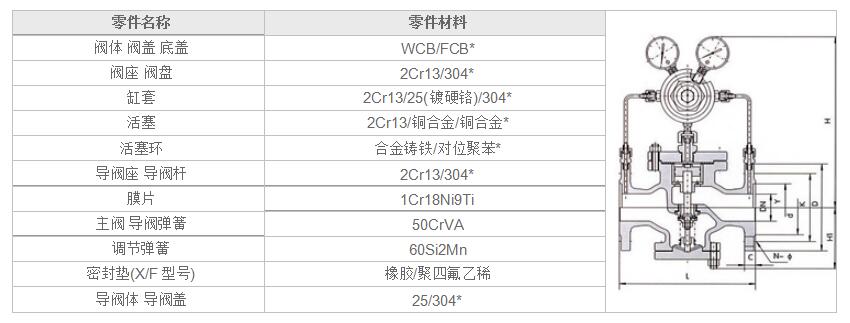

主要零件材料
外形尺寸(PN1.6-4.0)單位:mm
公稱通徑DN | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 290 | 90 |
20 | 160 | 180 | 300 | 98 |
25 | 180 | 200 | 300 | 110 |
32 | 200 | 220 | 300 | 110 |
40 | 220 | 240 | 320 | 125 |
50 | 250 | 270 | 320 | 125 |
65 | 280 | 300 | 325 | 130 |
80 | 310 | 330 | 365 | 160 |
100 | 350 | 380 | 365 | 170 |
125 | 400 | 450 | 475 | 200 |
150 | 450 | 500 | 475 | 210 |
200 | 500 | 550 | 515 | 240 |
250 | 650 | 560 | 290 | |
300 | 800 | 705 | 335 | |
350 | 850 | 745 | 375 | |
400 | 900 | 780 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 835 | 465 |
外形尺寸(PN6.4-16.0) 單位:mm
公稱通徑DN | 外 形 尺 寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 300 | 100 |
20 | 180 | 200 | 310 | 105 |
25 | 200 | 220 | 31 | 120 |
32 | 220 | 230 | 310 | 120 |
40 | 240 | 240 | 335 | 135 |
50 | 270 | 300 | 335 | 135 |
65 | 300 | 340 | 340 | 140 |
80 | 330 | 360 | 380 | 170 |
100 | 380 | 380 | 185 | |
125 | 450 | 490 | 215 | |
150 | 500 | 490 | 225 | |
200 | 550 | 535 | 260 | |
250 | 650 | 580 | 310 | |
300 | 800 | 725 | 355 | |
350 | 850 | 765 | 395 | |
400 | 900 | 800 | 435 | |
500 | 950 | 855 | 495 |
連接形式
法蘭式:RF FM RJ
執行準備:JB79 GB9113 ANSI B16.5
