產品用途
　　
　　漿液閥是我廠在吸收和消化國內外先進閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步改進。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。 本類閥門在管道中一般應當水平安裝。
　　
　　執行標準
　　
　　設計規范：GB/T 12234
　　結構長度：GB/T 1222
　　連接法蘭：JB/T 79
　　試驗與檢驗：JB/T 9092
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220
　　
　　產品型號

材質	型號
	手動	電動	氣動
HT200	Z73X-6,Z73X-10	Z973X-6,Z973X-10	Z673X-6,Z673X-10
304SS	Z73X-6P,Z73X-10P	Z973X-6P,Z973X-10P	Z673X-6P,Z673X-10P
316SS	Z73X-6R,Z73X-10R	Z973X-6R,Z973X-10R	Z973X-6R,Z973X-10R

　　
　　產品性能規范

漿液閥性能規范
公稱壓力PN	密封試驗	殼體試驗	工作溫度	適用介質
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥漿、煤渣、紙漿、糧漿、粒狀物等介質
1.0MPa	1.1MPa	1.5MPa

　　
　　產品主要連接尺寸

公稱通徑DN	結構長度L		D1	D2	H	L0	D0	n-M
	0.6	1
50	48	48	100	125	300	400	250	4-M16
65	48	48	120	145	310	400	250	4-M16
80	50	50	135	160	330	400	250	4-M16
100	50	50	155	180	380	400	250	8-M16
125	50	50	185	210	440	400	250	8-M16
150	60	60	210	240	500	400	250	8-M20
200	60	60	265	295	580	400	250	8-M20
250	70	70	320	350	670	420	300	12-M20
300	70	80	368	400	820	420	300	12-M20
350	80	90	428	460	900	420	300	16-M20
400	90	120	482	515	1020	420	300	16-M22
450	90	120	532	565	1150	420	300	20-M22
500	90	130	585	620	1250	420	300	20-M22
600	140	140	685	725	1500	420	300	20-M27
700	140	140	800	840	1750	420	300	24-M27
800	190	190	905	950	2000	420	300	24-M30
900	203	203	1005	1050	2300	420	300	28-M30
1000	216	216	1115	1160	2500	420	300	28-M30
1200	254	254	1325	1380	2800	420	300	32-M36

　　

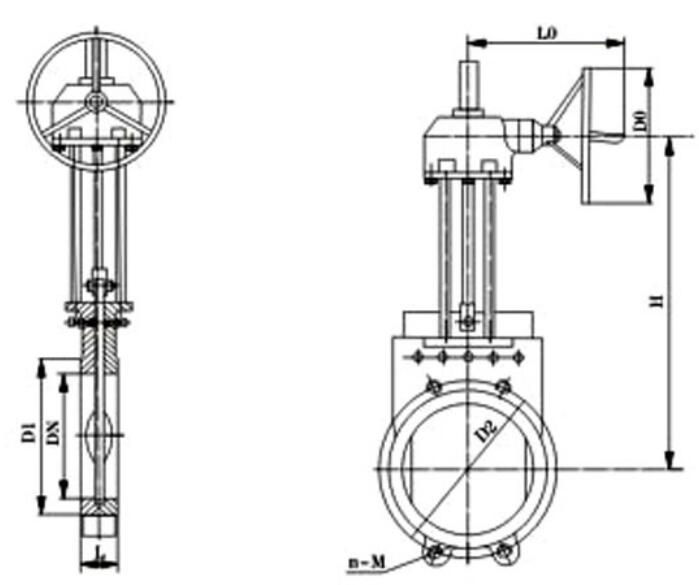

　　結構圖片
