D671X 氣動軟密封蝶閥
　　
　　氣動軟密封蝶閥 產品概述
　　
　　氣動軟密封蝶閥亦屬中線軟密封蝶閥，是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體密封圈分丁晴橡膠、四氟橡膠，泄露量可達零。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到效果。氣動軟密封蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于泄露量要求較高、有腐蝕性的場合，作調節流量和截流介質。
　　
　　氣動軟密封蝶閥 主要特點
　　
　　1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
　　
　　2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
　　
　　3、流量特性為直線，調節性能好。
　　
　　4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
　　
　　5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
　　
　　6、密封件可更換，且密封可靠達到雙向密封。
　　
　　7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
　　
　　8、氣動軟密封蝶閥可設計成法蘭連接和對夾連接。
　　
　　氣動軟密封蝶閥 主要技術參數
　　
　　閥體
　　

公稱通徑	DN50～1000mm
公稱壓力	PN1.0、1.6 MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

　　
　　閥內件
　　

閥板形式	垂直板式(蝶形)
流量特性	線性

　　
　　執行機構
　　

執行器型號	GT系列、ST系列、AT系列、AW系列、系列單雙作用氣動執行器
供氣壓力	400～700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

　　
　　注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
　　

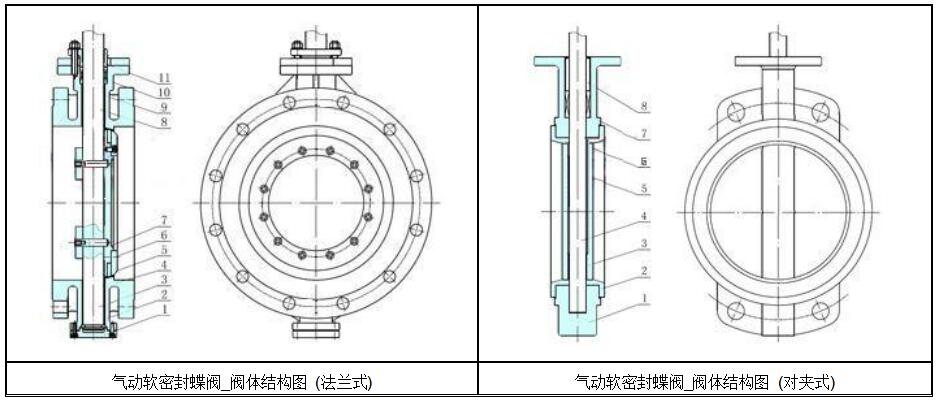

　　氣動軟密封蝶閥 主要內部結構圖
　　
　　氣動軟密封蝶閥 主要零件材料
　　

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M	1	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316	2	密封圈	NBR丁晴橡膠、PTFE、尼龍
3	下閥軸	2Cr13、304、316、316L	3	下軸套	銅合金、304、316
4	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M	4	閥桿	2Cr13、304、316、316L
5	密封圈	NBR丁晴橡膠、PTFE、尼龍	5	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	壓板	HT200、WCB、CF3、CF3M、CF8、CF8M	6	上軸套	銅合金、304、316
7	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M	7	填料	聚四氟乙烯/柔性石墨
8	上閥軸	2Cr13、304、316、316L	8	填料壓套	25、35、304、316
9	上軸套	銅合金、304、316	注：在環境較苛刻場合亦可根據客戶現場要求特定材質。
10	填料	聚四氟乙烯/柔性石墨
11	填料壓套	HT200、WCB、CF3、CF3M、CF8、CF8M

　　
　　氣動軟密封蝶閥 主要性能指標
　　

回差	帶定位器：小于全行程的2%
基本誤差	帶定位器：小于全行程的±2%
泄露量l / h	符合ANSI B16.104 IV級標準
可調范圍R	50:01:00

　　
　　氣動軟密封蝶閥 主要性能規范
　　

公稱通徑DN(mm)		50-1800
公稱壓力	PN(MPa)	0.6	1	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.6	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品及有腐蝕性介質等

　　

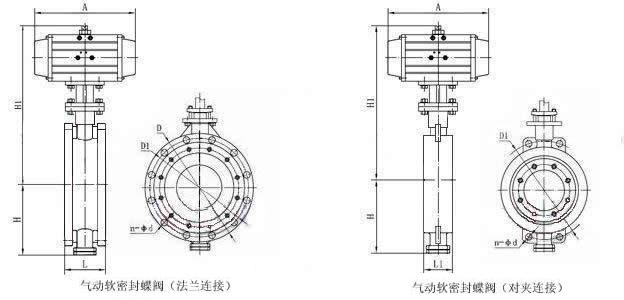

　　氣動軟密封蝶閥 主要外形及連接尺寸

公稱通徑 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L		90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1		43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	法蘭式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
	對夾式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4月18日	4月18日	8月18日	8月18日	8月18日	8月22日	12月22日	12月26日	12月26日	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		根據所配執行機構而定
A		根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170

　　
　　注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
