對夾式硬密封蝶閥

對夾式硬密封蝶閥
 ?。ㄒ唬?、產品概述:

  采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,產品符合國家GB/T13927-92閥門壓力試驗標準。

 ?。ǘ⑻攸c(diǎn):

  1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。

  2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

  3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.

  4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。

  5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。

  6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

 ?。ㄈ?、主要技術參數:
公稱通經DN(mm) 50~2000
公稱藥理PN(Mpa) 0.6 1 1.6 2.5
密封試驗(Mpa) 0.66 1.1 1.76 2.75
強度試驗(Mpa) 0.9 1.5 2.4 3.75
適用溫度 碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動

 ?。ㄋ模⒅饕悴考牧希?br />
零件名稱 材料
閥體 WCB、合金鋼、不銹鋼、QT450-10
蝶板 WCB、合金鋼、不銹鋼、QT450-10
閥軸 2Cr13不銹鋼、合金鋼
密封圈 不銹鋼圈
填料 柔性石墨

 ?。ㄎ澹⒉捎脴?biāo)準:
制造標準 JB/T 8527-97
法蘭標準 GB9113-2000
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92

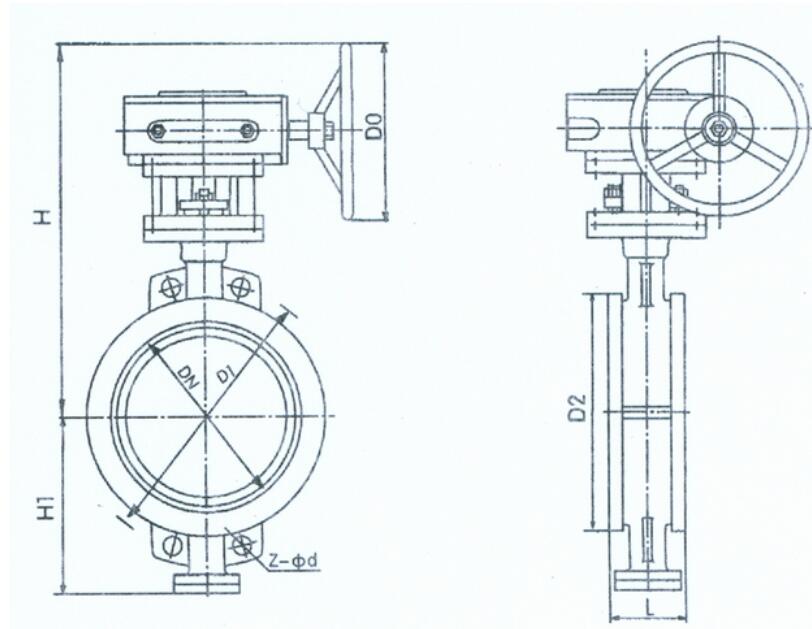

 ?。?、D373H-10/16/25/蝸輪傳動對夾式硬密封蝶閥主要外形連接尺寸(單位:mm)
湖南蝶閥生產,截止閥銷售,湖南雙正流體設備有限公司
公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格
1.0MPa 1.6MPa 2.5MPa
L H+H1 H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M
50 43 350 112 125 Ф18 125 Ф18 125 Ф18
65 46 370 115 145 Ф18 145 Ф18 145 Ф18
80 49 380 120 160 Ф18 160 Ф18 160 Ф18
100 56 420 138 180 Ф18 180 Ф18 190 Ф23
125 64 460 164 210 Ф18 210 Ф18 220 Ф27
150 70 555 175 240 Ф23 240 Ф23 250 Ф27
200 71 605 208 295 M20 295 M20 310 M24
250 76 680 243 350 M20 355 M24 370 M27
300 83 800 283 400 M20 410 M24 430 M27
350 92 835 310 460 M20 470 M24 490 M30
400 102 915 340 515 M24 525 M27 550 M33
450 114 960 380 565 M24 585 M27 600 M33
500 127 1020 410 620 M24 650 M30 660 M33
600 154 1225 470 725 M27 770 M33 770 M36
700 165 1355 550 840 M27 840 M33 875 M39
800 190 1470 640 950 M30 950 M36 990 M45
900 203 1545 710 1050 M30 1050 M36 1090 M45
1000 216 1795 770 1160 M33 1170 M39 1210 M52
1200 254 1965 890 1380 M36 1390 M45 1420 M52

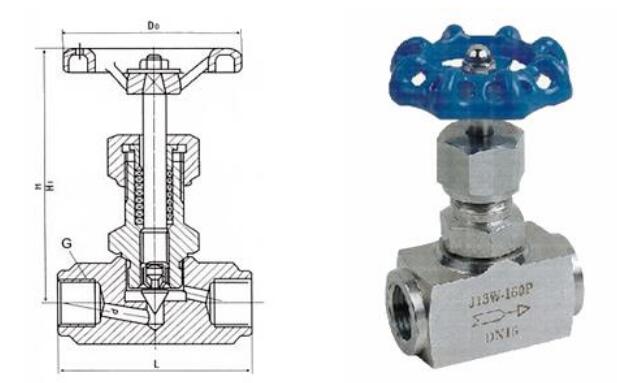

  二、針型閥
