產品簡介：
　　
　　電動通風蝶閥產品廣泛應用于各種通風除塵管路雙向啟閉及燃氣調節設備，適用于冶金、礦山、水泥、化工、發電、工業爐等行業的燃氣調節、通風除塵及環境保護系統之中。
　　

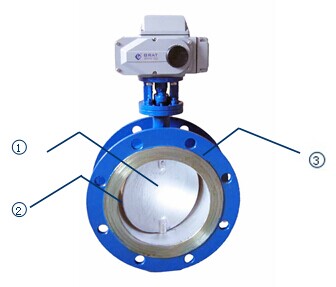

　　產品特性Product characteristics
　　
　?、匍y體、閥板均用鋼板焊接加工而成，重量輕、結構簡單、安裝方便
　　
　?、诘迮c閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。
　　
　?、蹆葻o連桿、螺栓等、工作可靠、有效延長了使用壽命長。
　　驅動力矩小，啟閉靈活無摩擦，操作方便，閥門使用壽命長
　　
　　可以多工位安裝，不受介質流向影響。
　　
　　采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，避免高溫膨脹的影響，操作輕便。
　　
　　適用于通風系統、空調系統、高溫煙氣中的開關切斷和流量調節作用。
　　
　　適用于低壓狀態的空氣或其它氣體的流量、壓力控制，此外也適用于高溫狀態的氣體及蝕性介質等。

公稱通徑	DN50～DN2000
工作電源	AC220V，AC380V, DC24V
介質溫度	0-600℃（備選）
公稱壓力	0.1～0.6MPa
試驗壓力	密封0.15Mpa；殼體0.11Mpa
適用介質	含塵煙氣、空氣、煤氣
輸入信號	4-20mA/0-5V～10V(備選）
輸出信號	4-20mA/0-5V～10V(備選）
連接方式	法蘭式
流量特性	線性/等百分比特性
控制方式	調節或開關式控制
密封形式	開放式、后座式（超高溫適用）、密封式（常溫適用）
試驗壓力	殼體實驗	0.15MPa
	密封試驗	0.11MPa
閥體材質	A3鋼、耐熱鋼  SUS304不銹鋼、SUS316不銹鋼
閥板材質	A3鋼、耐熱鋼  SUS304不銹鋼、SUS316不銹鋼
填料材質	襯四氟、石墨
防護等級	IP67
制造標準	JB/T8692-199
產品設計與制造	GB/T122381989、API609標準
產品檢查與實驗	GB/T139271992、API598標準
側法蘭連接	GB9115.88、GB9113.3～5-88、ASME B16.5CL.150，CL.300及ASME B16.47CL.150標準。

　　
　　產品參數Product parameters
　　
　　產品參數Product parameters
　　
　　產品資料Product information
　　

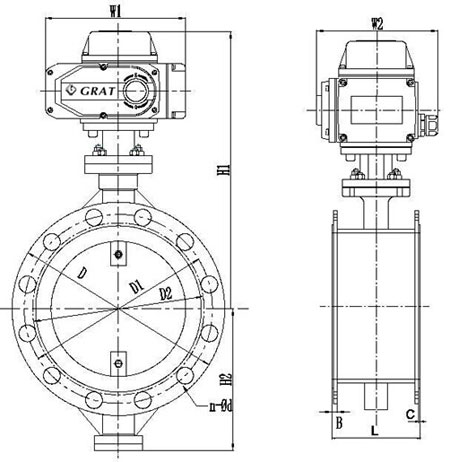

　　1.電動通風蝶閥安裝尺寸圖表
　　2.電動通風蝶閥安裝尺寸

規格	D	D1	L	B	C	n-Φd	H1	H2	W1	W2
mm/0.6
MPa
50	140	110	108	14	3	4-Φ14	200	70	196	145
65	160	130	112	14	3	4-Φ14	210	80	196	145
80	190	150	114	14	3	4-Φ18	220	95	196	145
100	205	170	127	14	3	4-Φ18	240	105	196	145
125	235	200	140	14	3	8-Φ18	260	120	196	145
150	260	225	140	16	3	8-Φ18	280	132	196	145
200	315	280	152	18	3	8-Φ18	320	160	196	145
250	370	335	165	22	3	12-Φ18	350	187	196	145
300	435	395	178	22	4	12-Φ22	370	220	196	145
350	485	445	190	22	4	12-Φ22	390	245	196	145
400	535	495	216	22	4	16-Φ22	420	270	196	145
450	590	550	222	24	4	16-Φ22	450	297	196	145
500	640	600	229	24	4	20-Φ22	460	322	196	145
600	755	705	267	24	5	20-Φ28	520	377	196	145
700	860	810	292	28	5	24-Φ26	600	430	255	184
800	975	920	318	28	5	24-Φ30	650	487	255	184
900	1075	1020	330	28	5	24-Φ30	700	537	255	184
1000	1175	1120	410	28	5	28-Φ30	750	587	255	184
1200	1405	1340	470	28	5	32-Φ33	860	702	255	184
1300	1475	1420	510	32	5	36-Φ30	920	4760	255	184
1400	1630	1560	530	32	5	36-Φ30	940	782	255	184
1500	1690	1630	580	32	5	40-Φ36	1080	860	255	184
1600	1830	1760	600	32	5	40-Φ36	1100	895	255	184
1800	2045	1970	670	34	5	44-Φ39	1160	995	255	184
2000	2265	2180	760	34	5	48-Φ42	1280	1095	255	184

　　
　　3.電動通風蝶閥性能規范

公稱通徑DN		DN100-DN2000
公稱壓力PN		0.1 MPa
試驗壓力	殼體實驗	0.15MPa
	密封試驗	0.11MPa
工作溫度℃		＜200℃,＜450℃,特殊：＜600℃
適用介質		含塵煙氣、空氣、煤氣

　　
　　4.電動通風蝶閥主要零部件材質

零件名稱	材料
閥體	Q235-B、20、20g、304等
閥板
轉軸	45、40Cr、304等
填料	YS250F等
手柄	KTH33008
